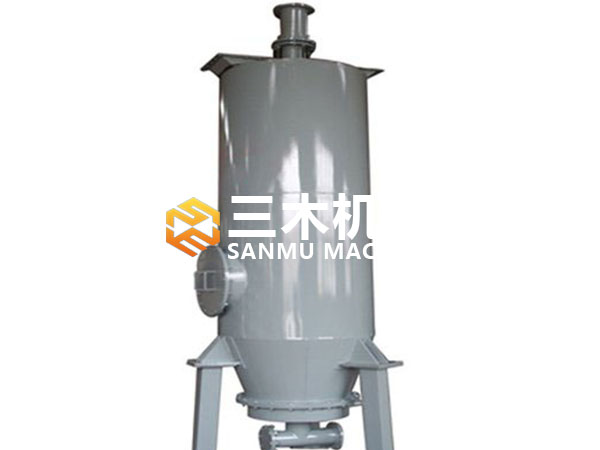

粉體氣力提升泵 屬于一種低壓空氣輸送物料設備(氣力輸灰泵)，適用于連續，均勻地垂直提升輸送干燥粉狀物質，其輸送能力較大且提升高度較高，在水泥工業中被廣泛地用于給帶預熱器窯的窯尾提升供應生料，此外在冶金，化工行業中日益被廣泛應用。
工作原理:
氣力提升泵相當于一臺低壓流態化倉罐，提升泵的上部為泵體，下部為氣化室，中間隔有多孔透氣板。一次風出口裝有噴嘴，對準輸料管:輸料管下部出口裝有膨脹倉，二次風與氣化室相連，透過透氣層，將灰吹起形成癱態化狀態;輸送的物料隨來自噴嘴的壓縮空氣流通過提升管向上輸送。其風量由球閥來調節，氣源由羅茨風機供給。 打開氣源閥門給氣力提升泵進風管供氣，同時調節流化氣風管上的球閥，使物料在提升泵下部的流化倉內充分流化，這時當供給進風管的氣源壓力達到額定值時，由噴嘴高速噴出的空氣流產生的牽引力引導已被流化的粉狀物料沿著泵體中心的輸送管及外接的管道提升至所需高度。
氣力提升泵技術參數：
規格 | DN800 | DN1000 | DN1250 | DN1400 | DN1600 |
泵體 | d=φ800 | d=φ1000 | d=φ1250 | d=φ1400 | d=φ1600 |
進料管規格 | φ219×6 | φ273×6.5 | φ325×8 | φ283 | φ384 |
出料管規格 | φ159×4.5 | φ219×6 | φ325×8 | φ283 | φ384 |
較大輸送能力 | 22t/h | 50t/h | 80t/h | 85t/h | 125～170t/h |
較大提升高度 | 100m | 100m | 100m | 65m | 65m |
空氣需求量 | 20m3/min | 30～45m3/min | 100m3/min | 80m3/min | 140～200m3/min |
風機壓力 | 0.06Mpa | 0.06Mpa | 0.06Mpa | 0.06Mpa | 0.06Mpa |
物料較高溫度 | <120℃ | <120℃ | <120℃ | <120℃ | <120℃ |
物料含水量 | <1% | <1% | <1% | <1% | <1% |
設備總高 | H=6000mm | H=6500mm | H=8913mm | H=8700mm | H=9140mm |
設備總重 | 1500kg | 2000kg | 2600kg | 3500kg | 3930kg |
安裝尺寸 | φ800-3×M20 | φ1000-3×M20 | φ1250-3×M20 | φ1400-3×M20 | φ1600-3×M20 |
-
